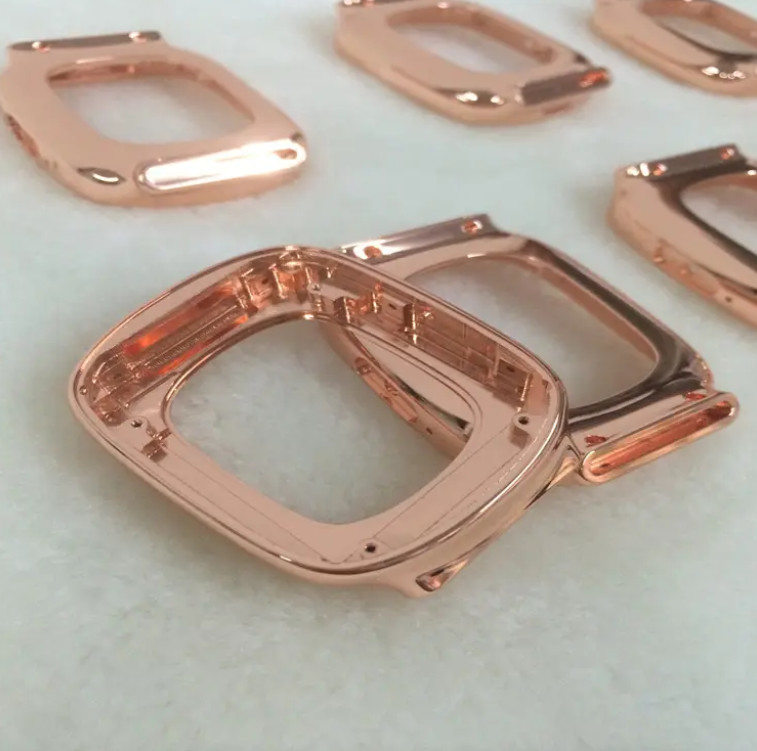

Galjanoplastia de cobre de Tin Alloy Electroplating Imitation Gold; FF-5130
FF-5130 se puede utilizar para substituir la imitación del oro del cianuro y procesos de imitación del oro del pirofosfato. Este producto puede obtener la capa de imitación del oro en una amplia gama de densidad corriente. La solución no contiene compuestos del cianuro y del fósforo, y el tratamiento de aguas residuales es respetuoso del medio ambiente.
1. Características
1,1 la eficacia actual es más el de 90%, la capa es densa y brillante, y la tarifa de deposición es cerca de 0,2 um/min (1.0A/dm2); El aspecto de la capa es uniforme y oro como. Dentro de la gama de la densidad corriente de 0.05~2.7 A/dm2, el contenido de la lata de la capa es uniforme y el 9~12%, y la capacidad que platea profunda es excelente; El baño es fácil de mantener. A excepción de la sal de lata que necesita ser complementada además, otras sustancias ponen en evidencia solamente pérdida. Puede electroformed para imitar la capa del oro, si es el grueso más el de 10μm, el aspecto y sigue habiendo la calidad de la capa sin cambiar.
1,2 platear el tanque: PVC, polipropileno.
1,3 filtración: la filtración continua, y la solución que platea se deben filtrar con el elemento filtrante de los PP (la porosidad debe preferiblemente ser 1um. Por lo menos 5 um). La filtración continua es mantener la solución de la galjanoplastia limpia. Antes de usar, el elemento filtrante se debe empapar en la solución del hidróxido de potasio del 10% en 60℃ por varias horas, y después aclarar con agua antes de usar. Para asegurar la buena filtración y la mezcla, el volumen de la circulación de la bomba del filtro debe alcanzar 5 ciclos por hora.
1,4 calefacción: tubo del vapor de la serpentina del titanio, pluma eléctrica de la calefacción del titanio o pluma de calefacción eléctrica del cuarzo.
1,5 mezcla: el aire que se mezcla y mezcla de filtración de la solución se realiza junto. La capa puede ser uniforme sin agujeritos.
1,6 ánodo: cobre electrolítico (con el bolso del ánodo, ratio del área del cátodo al ánodo: 1:2-4).
1,7 rectificador: la salida actual puede cumplir los requisitos de electrochapar la operación, y la ondulación es menos del 5% de la fuente de alimentación estándar de la CDC. El amperímetro, el voltímetro y el condensador de ajuste actual continuo deben ser equipados. Un amperímetro debe ser utilizado.
2. Composición de la solución y parámetros de proceso
composición 2,1 de platear la solución
composición | gama | óptimo |
FF-5130 M (agente complexing) | 350~450ml/L | 400 ml/l |
FF-5130RS (sal de lata) | 200~300ml/L | 250 ml/l |
CuSO4,5 H2 O (sal de cobre) | 24~36g/L | 30 g/l |
temperatura | 35~40℃ | 38℃ |
PH | 10.5~11.0 | 10,8 |
Densidad corriente del cátodo | 0.2~3.0 A/dm2 | 1,0 A/dm2 |
