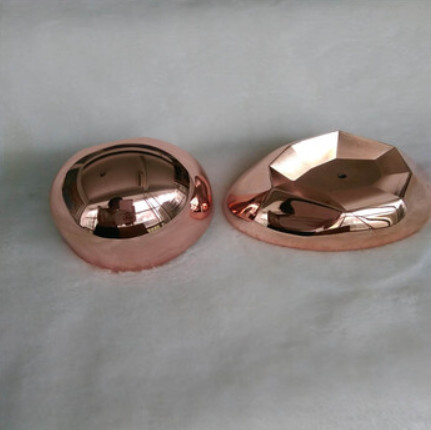

Electrotapado de aleación de cobre y estaño imitación de oro
FF-5130 puede utilizarse para reemplazar los procesos de imitación de oro con cianuro y pirofosfato de oro. Este producto puede obtener un recubrimiento de imitación de oro en un amplio rango de densidad de corriente.La solución no contiene compuestos de cianuro y fósforo, y el tratamiento de las aguas residuales es respetuoso con el medio ambiente.
1.Características
1.1 La eficiencia de la corriente es superior al 90%, el revestimiento es denso y brillante y la velocidad de deposición es de aproximadamente 0,2 um/min ((1,0 A/dm2El revestimiento es uniforme y similar al oro, dentro del rango de densidad de corriente de 0,05 a 2,7 A/dm.2, el contenido de estaño del revestimiento es uniforme y 9~12%, y la capacidad de revestimiento profundo es excelente; el baño es fácil de mantener.otras sustancias sólo producen pérdidaSe puede electroformar para imitar el revestimiento de oro, si el grosor es superior a 10 μm, el aspecto y la calidad del revestimiento permanecen sin cambios.
1.2 Tanque de revestimiento: PVC, polipropileno.
1.3 Filtración: filtración continua, y la solución de revestimiento deberá filtrarse con un elemento filtro de PP (la porosidad debe ser preferiblemente de 1 μm, al menos 5 μm).La filtración continua es para mantener la solución de revestimiento limpia. Antes de su uso, el elemento filtrante debe sumergirse en una solución de hidróxido de potasio al 10% a 60 °C durante varias horas y luego enjuagarse con agua antes de su uso.el volumen de circulación de la bomba de filtro deberá alcanzar los 5 ciclos por hora..
1.4 Calentamiento: tubo de vapor de serpentina de titanio, pluma eléctrica de titanio o pluma eléctrica de cuarzo.
1.5 Mezclado: la mezcla de aire y la mezcla de filtración de la solución se realizan conjuntamente.
1.6 Anodo: cobre electrolítico (con bolsa de ánodo, relación de superficie de cátodo a ánodo: 1:2-4).
1.7 Rectificador: la salida de corriente puede satisfacer los requisitos de la operación de galvanoplastia y la ondulación es inferior al 5% de la fuente de alimentación estándar CDC.El voltímetro y el aparador de corriente continua deben estar equipados.Se debe utilizar un amperímetro.
2.Composición de la solución y parámetros del proceso
2.1composición de la solución de revestimiento
| composición | el rango | óptimo |
| FF-5130 M (agente complejo) | 350 a 450 ml/l | 400 ml/l |
| FF-5130RS (sal de estaño) | 200 a 300 ml/l | 250 ml/l |
| CuSO4.5H2O (sal de cobre) | 24 ~ 36 g/l | 30 g/l |
| temperatura | 35 ~ 40 °C | 38°C |
| PH | 10.5 ~ 11.0 | 10.8 |
| Densidad de corriente del cátodo | 0.2~3.0 A/dm2 | 1.0 A/dm2 |
3Preparación de la solución
3.1 Limpieza del baño y del filtro: primero remojar y limpiar con solución de hidróxido de sodio, y luego remojar y limpiar con solución diluida de ácido sulfúrico;
Nota: Si el baño ha sido utilizado con cianuro,debe empaparse y limpiarse con (solución diluida de hidróxido de sodio + peróxido de hidrógeno) y (ácido sulfúrico diluido + peróxido de hidrógeno) para eliminar estrictamente el cianuroEl baño de oro de imitación libre de cianuro debe aislarse estrictamente del baño de cianuro para evitar la contaminación por cianuro.
3.2 Abrir el baño (por ejemplo, 100 L): añadir la cantidad requerida de FF-5130M (40 L) en el baño, y luego añadir la cantidad requerida de pentahidrato de sulfato de cobre (3 kg),después de haberse disuelto por completo, añadir la cantidad requerida de FF-5130RS (25 L), mezclar bien, ajustar el pH a 10,8 con 20% de KOH o 20% de H2SO4 y filtrar continuamente con una mecha de algodón.
Nota: El agua utilizada para abrir el baño debe ser agua pura.
4Control y mantenimiento del baño
4.1 Valor del pH: utilizar un medidor de pH para probar y controlar el valor del pH hasta 10,5-11.0; utilizar una solución KOH del 20% o una solución H2SO4 del 20% para ajustar.
Nota: En las primeras etapas de apertura del baño, la acumulación de carbonato hará que el pH fluctúe, por lo que debe ajustarse con frecuencia.
4.2 Concentración de iones de cobre: utilizar análisis de titulación, ajustar el área del ánodo o añadir sal de cobre.
Nota: El valor del pH debe ajustarse después de añadir sal de cobre.
4.3 Suplemento normal: FF-5130M (1 ¥2 L/KAh), FF-5130RS (6 ¥7 L/KAh)
4.4 Corrección del contenido de Sn: el rango admisible de concentración de sal de estaño en la solución de revestimiento es muy amplio, y puede completarse normalmente.la hoja Hastelloy se ha refinado y corregidoCuando la hoja de Hastelloy es rojiza, se añadirán 20-30 ml/l FF-5130RS.
Nota: Después de la suplementación con FF-5130RS, el pH puede aumentar y debe ajustarse.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
