EN 6786 Revestimiento de níquel sin electroles con alto contenido de fósforo con velocidad de deposición rápida Revestimientos no magnéticos semibristantes a brillantes
-
Resaltar
Niquelado Químico de Deposición Rápida
,Niquelado de Alto Fósforo No Magnético
,Recubrimientos Semibrillantes a Brillantes EN 6786
-
UsarNíquel químico
-
TipoRevestimiento de níquel sin electro con alto contenido de fósforo
-
Contenido de fósforo10 - 14% en peso
-
Lugar de origenPORCELANA
-
Nombre de la marcaFENGFAN
-
Número de modeloEn el caso de los productos de la categoría N.
-
Cantidad de orden mínimaNegociable
-
PrecioNegociable
-
Detalles de empaquetadoEmbalaje de exportación estándar
-
Tiempo de entrega15-25 días de trabajo
-
Condiciones de pagoL/C, D/A, D/P, T/T, Western Union, Moneygram
-
Capacidad de la fuente200000pcs/día
EN 6786 Revestimiento de níquel sin electroles con alto contenido de fósforo con velocidad de deposición rápida Revestimientos no magnéticos semibristantes a brillantes

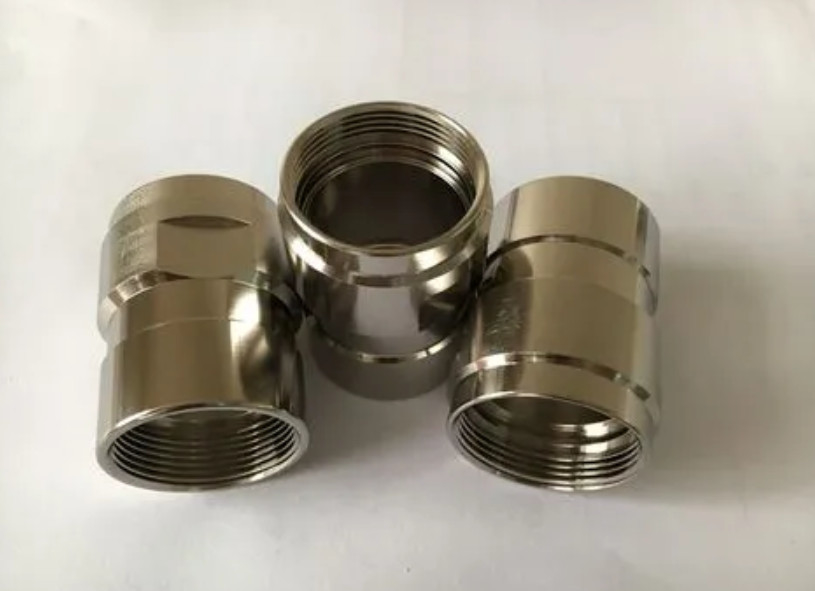

EN 6786 Revestimiento de níquel sin electroles con alto contenido de fósforo
EN 6786 Revestimiento de níquel sin electrolitros con alto contenido de fósforoes un nuevo tipo de proceso de recubrimiento de aleación de níquel-fósforo sin electro. Este proceso presenta una excelente estabilidad con un alto contenido de fósforo que oscila entre 10 y 14 (peso.y una velocidad máxima de deposición de 10-18 micrómetros por horaLa norma EN 6786 proporciona recubrimientos de semibrillo a brillante con una resistencia a la corrosión excepcional que cumple con las normas MIL.SPEC.26074D y AMS.2404B.
I. Características del revestimiento
- Magnetismo:Las demás
- Contenido de fósforo (en % de peso):10 - 14 años
- Densidad de revestimiento (g/cm3):7.1 a 7.9
- Punto de fusión (°C):860 - 950
- Resistividad eléctrica (μΩ•cm):40 - 100
- Dureza (HV):500 - 600
- Dureza después del tratamiento térmico (HV, 400°C durante 1 hora):900 - 1000
- Prueba de rociado de sal neutro (ASTM B117):Más de 1000 horas a 35°C, 5% de NaCl
- Prueba de ácido nítrico (68% de ácido nítrico concentrado, a temperatura ambiente):No hay cambio de color después de 1 minuto o más
II. Características del proceso
- Tasa de depósito rápida:10 a 18 μm/h
- Con un alto contenido de fósforo,revestimiento no magnético con excelente resistencia a la corrosión y ductilidad
- Excelente estabilidadcon una duración de vida superior a 8 ciclos
- Baja porosidad del revestimiento,sin porosidad de hasta 15 μm, fuerte resistencia a la corrosión
- Amplio rango de carga del baño:0.2-2 dm2/L
III. Preparación de la solución de chapa
| Composición y condiciones de funcionamiento | Parámetros del proceso |
|---|---|
| En el caso de los vehículos de motor | 60 ml |
| En el caso de los vehículos de motor | 180 ml |
| El pH | 4.2 a 5.0, ajustando el pH con agua de amoníaco |
| Temperatura | 85 - 90 °C |
| Capacidad de carga de trabajo | 0.2-2 dm2/L |
| Agitación o agitación | Agitación de aire para filtración |
Productos relacionados
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
