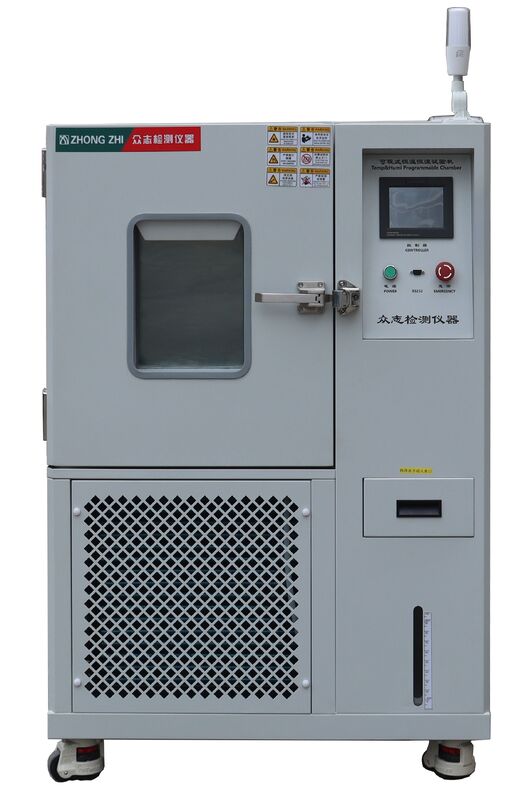

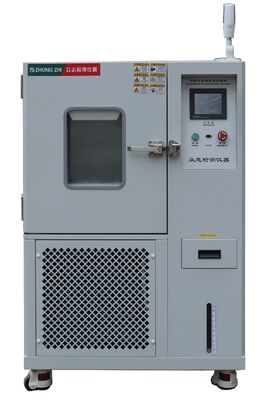

Cámara programable de la temperatura y de la prueba de la humedad

I. Principales funciones y precauciones del equipo

1.Perfil del producto

Esta serie de productos está diseñada principalmente para simular ambientes adversos durante el transporte, almacenamiento y operación de instrumentos electrónicos analógicos, materiales avanzados,componentes eléctricosSe evalúa la resistencia térmica, la tolerancia al frío y la resistencia a la humedad de materiales, componentes,o equipos en condiciones extremas, incluida la exposición prolongada a temperaturas altas/bajas y ciclos térmicos alternados, al evaluar los daños potenciales o la reducción de la vida causada por estas tensiones ambientales

2.función del producto

Esta serie de laboratorio de temperatura es adecuada para la prueba de fiabilidad de productos industriales, con las características de precisión de control de temperatura y amplio rango de control.El índice de rendimiento cumple los requisitos de la norma GB/T5170 "Método de verificación de los parámetros básicos de los equipos de ensayo ambiental para productos eléctricos y electrónicos a baja temperatura", equipos de ensayo a altas y constantes temperaturas".

3.muestra de ensayo

restricciones

Prueba y almacenamiento de muestras de sustancias inflamables, explosivas y volátiles

Prueba y almacenamiento de muestras de materiales corrosivos

Prueba o almacenamiento de muestras biológicas

Ensayo y almacenamiento de muestras con fuentes de emisión electromagnéticas fuertes

4.Condición de carga

requisitos

La masa total de la carga no excederá de 50 kg por metro cúbico de volumen de estudio.

El volumen total de la carga no será superior a 1/5 del volumen del estudio

En cualquier sección perpendicular a la dirección del viento dominante, la suma de las áreas de carga no será superior al trabajo en ese lugar.

El área de la sección transversal de la cámara es 1/3.

II. Lugar de instalación del equipo y condiciones del entorno de operación

1.Requisitos para el lugar de celebración

Requisitos de tamaño del emplazamiento de instalación de equipos

A: no inferior a 800 mm

B: no inferior a 500 mm

C: no inferior a 1200 mm

El suelo es plano y bien ventilado.

No hay vibraciones fuertes alrededor del equipo;

No hay un campo electromagnético fuerte alrededor del equipo;

No hay sustancias inflamables, explosivas, corrosivas ni polvo alrededor del equipo;

Disponer de un espacio adecuado alrededor del equipo para su uso y mantenimiento;

2.Condición del ambiente

Temperatura: entre 5 y 30 °C, humedad relativa ≤ 85% RH

Presión: 86 kPa~106 kPa

3.potencia máxima

La potencia total instalada es de 4,9 kW, incluyendo 1,2 kW de potencia de refrigeración, 1,4 kW de potencia de calefacción, 1,8 kW de potencia de humidificación y 0,2 kW de otra potencia

4.corriente máxima

≤ 16A

5.Equipo de humidificación suministro de agua

Presión de suministro de agua de 0,2 a 0,4 MPa, diámetro del tubo de suministro de agua de 20 mm,la calidad del agua deberá cumplir el nivel 3 de la norma del agua establecida en la norma GB/T 6682-2008 de especificaciones y métodos de ensayo para el agua de laboratorio analítico, equipamiento de interfaz de suministro de agua reservada 1/2" hilo interno, equipamiento equipado con un volumen de tanque de aproximadamente 20L

6.interfaz de drenaje

Hay un desagüe cerca del equipo, a 2 metros detrás del equipo,

Nota: Guía el condensado y el agua en el tubo de extracción del contador de agua para que salgan del tanque

7.condiciones de suministro de energía y fuentes de energía

AC220V monofásico de dos cables + conexión a tierra de protección

Variación de la tensión: ±10%V

Frécuencia: rango de fluctuación de (50 ± 0,5) HZ

Fuente de alimentación en modo TN-S o TT

La resistencia de puesta a tierra del cable de tierra de protección es inferior a 4Ω

Los usuarios deben instalar en el lugar de instalación interruptores de aire o de energía de capacidad adecuada para el equipo y el interruptor debe ser controlado de forma independiente por el equipo.

III. Volumen y tamaño

1. modelo

Se trata de un sistema de control de las emisiones de gases de escape.

2. volumen del equipo

- No más de 150 litros

3. dimensiones internas de la cámara de ensayo

W (ancho) 500 mm*H (altura) 600 mm*D (profundidad) 500 mm

4. dimensiones externas de la cámara de ensayo

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.

Nota: la bisagra de la puerta de la máquina no es de gran tamaño!

IV. Principales parámetros de rendimiento

1.         Condición de ensayo

El ensayo de rendimiento a temperatura se medirá de acuerdo con las disposiciones pertinentes del equipo de ensayo de temperatura GB/T 5170.2-2017 cuando se mida a temperatura ambiente +25°C sin carga.el sensor se coloca en la salida de aire de la unidad de manipulación de aire

2.         rango de temperatura

-70 °C¿Qué quieres decir?+ 150°C

3.      rango de humedad

20%R.H~98%R.H (como se muestra a continuación), sin carga de calentamiento durante el ensayo de humedad

4.         fluctuación de la temperatura

¥ ± 0,5°C

5.         uniformidad de la temperatura

≤ 2,0 °C (sin carga)

6.         Desviación de temperatura

≤ ± 2,0 °C (sin carga)

7.         fluctuación de la humedad relativa

± 2,5% de H.R.

8.         desviación de humedad

Cuando la RH sea igual o superior al 75%, será igual o inferior al +2-3%R.H.

< 75% RH cuando ≤ ± 5% R.H;

9.         velocidad de calefacción

≥ 3 °C/min (en condiciones medias de no carga durante todo el proceso)

10.     velocidad de enfriamiento

1.2 ≥°C/min (en condiciones de carga media total)

11.     ruido de trabajo

No menos de 75 decibelios (dB) (medidos a una distancia de 1 m de la puerta del equipo y a 1,2 m sobre el suelo por el dispositivo de detección de ruido)

12.     el ensayo cumple la norma

El ensayo se realizará en el lugar de ensayo.

El ensayo B se realizará en el interior de la cabina de ensayo.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Prueba ambiental Parte 2 Método de ensayo Prueba de humedad y calor constantes en la cabina.

GB/T 2423.4-2008/IEC60068-2-30:2005 Ensayos ambientales para productos eléctricos y electrónicos Parte 2: Métodos de ensayo Ensayos Db: Calor húmedo alternado (ciclo de 12 h + 12 h)

GJBl50.3-2009 MIL-STD-810D método de ensayo a altas temperaturas.

GJBl50.4-2009 (MIL-STD-810D) Método de ensayo a baja temperatura

13.     el equipo cumple el método de inspección

GB-T-10586-2008 Condiciones técnicas para la cámara de ensayo a baja temperatura

GB/T 5170.1-2016 Método de inspección del equipo de ensayo ambiental de productos eléctricos y electrónicos Parte 1: General

GB/T 5170.2-2017 Método de inspección del equipo de ensayo ambiental Parte 2: equipo de ensayo de temperatura

GB/T 5170.5-2016 Método de inspección del equipo de ensayo ambiental de productos eléctricos y electrónicos Parte 5: Equipo de ensayo para calor húmedo

GB/T5170.18-2005 Método básico de verificación de parámetros de los equipos de ensayo ambiental para productos eléctricos y electrónicos Equipo de ensayo de ciclo combinado temperatura/humedad

V. Características estructurales de la caja

1.         Diseño de la estructura de la caja de ensayo

La cámara de ensayo adopta el diseño de estructura integrada, con el cuerpo de la cámara de ensayo en la parte superior izquierda, la sala mecánica de refrigeración en la parte inferior izquierda y la caja de control a la derecha.

El equipo está equipado con ruedas Foma en la parte inferior para facilitar el traslado y el posicionamiento

La caja de equipos está hecha de pintura horneada en placa de acero laminada en frío, el grosor de la placa es de 1,2 mm, el color de la pintura horneada es gris claro, número de color RAL7035,la caja interior está hecha de acero inoxidable SUS304#, el espesor de la placa es de 1,2 mm;

El equipo adopta una estructura de marco, y la parte inferior de la caja se soldó con acero de canal para aumentar la resistencia de la caja

Material aislante: espuma dura de poliuretano duro + fibra de vidrio de 100 mm de espesor

El interruptor de circuito de protección general de la fuente de alimentación, el cable de alimentación y la tubería de drenaje se colocan detrás del equipo

La puerta de la caja está sellada con una cinta de goma de silicona, que está especialmente diseñada para ser resistente al calor, no tóxica y súper flexible.

La parte inferior de la caja interior está configurado con un agujero de drenaje, que puede descargar rápidamente el condensado

Un orificio de alivio de presión automático se coloca en la parte superior de la caja

2.         Desagüe el agua

La parte inferior de la caja interior está equipada con un orificio de drenaje, y el sistema de drenaje está situado en la parte trasera del equipo.La tubería de drenaje se introduce en el sistema de red de tuberías de drenaje del usuario (el usuario proporciona la interfaz de red de tuberías de drenaje en el sitio)

3.         agujero de alivio de presión

Cuando la puerta del interruptor o el aire dentro de la caja se expande, la presión puede ser descargada rápida y automáticamente;

4.         puerta de la cámara

Puerta con bisagra única, tamaño efectivo libre W500mm*H600mm

El material de la puerta es el mismo que el material de la carrocería.

Cerradura de puerta importada, tipo de apertura hacia el exterior

El material aislante con un grosor de puerta de 100 mm es espuma de poliuretano rígida

Una bandeja de agua está diseñada debajo de la puerta para evitar que la condensación en la pared interior de la puerta caiga sobre el suelo exterior.

5.         Material del contenedor

Se utiliza la placa de acero inoxidable SUS304 #, se utiliza un equipo de corte láser de precisión para cortar y moldear el lecho plegable CNC, luego se utiliza soldadura por arco de argón para soldadura completa,molienda y pulidoEl espesor de la placa de acero es de 1,2 mm; la caja interior se coloca a ambos lados de la mesa de soporte del bastidor de muestras para soportar el marco de indicación, que puede ajustar el espaciado entre los bastidores de muestras

6.         Material de la caja exterior

El producto se fabrica utilizando placas de acero laminadas en frío, equipos de corte láser de precisión y máquinas de flexión CNC para la formación.la superficie de acero se somete a un lavado completo con ácido para eliminar el óxidoEn comparación con los métodos convencionales de recubrimiento por pulverización, este proceso ofrece una apariencia más estética al tiempo que mejora significativamente la resistencia a la corrosión y las capacidades de prevención de óxido.Las medidas de la placa de acero 1.2 mm de espesor (Color: RAL7035 Blanco).

7.         banda de juntas de sellado

La cinta de sellado de la puerta está dividida en dos capas, la capa interior es una cinta de goma de silicona resistente a altas y bajas temperaturas,que puede aislar completamente la caja interior del mundo exterior en condiciones de alta y baja temperatura; la cinta de goma de silicona puede funcionar durante mucho tiempo en el rango de 80°C a 200°C sin endurecerse ni envejecer;

8.         de acero inoxidable

El lado izquierdo de la puerta de la caja está instalado con un conjunto de bisagras de alta resistencia. Una sola bisagra puede soportar 3 toneladas de fuerza horizontalmente sin romperse, y cuando se dobla hacia atrás,las dos piezas de la bisagra están completamente deformadas y combinadas en una sin romperse;

9.         manija de la puerta

Cerradura de puerta adopta cerradura de puerta forzada de rodillo:

La puerta de la caja se utiliza dentro y fuera, utilizando el principio de palanca, con una fuerte urgencia, ahorro de mano de obra, se puede lograr un toque de una sola mano para abrir y cerrar la función.

10.     estructura del escape

Se adopta el modo de circulación de aire fuerte de circulación forzada interna, salida de aire superior y retorno de aire inferior.El deflector de salida de aire puede dispersar el aire frío y caliente a todo el interior del almacén, que es uniforme y estable

11.     rueda de viento de aluminio

La rueda de viento circular centrífuga de aluminio de múltiples palas tiene las características de peso ligero, gran volumen de aire, alta presión del viento y es resistente a altas y bajas temperaturas,pequeño coeficiente de expansión, y bajo ruido de funcionamiento.

12.      ventana de observación

La puerta está conectada con múltiples capas de ventana de observación de vidrio hueco grande, con calefacción eléctrica (ajuste automático), dispositivo anticongelante y anticondensante;la ventana está equipada con un conjunto de lámparas de iluminación para ventanas, de modo que pueda observar claramente la condición de ensayo de la muestra de ensayo en la caja en cualquier momento a través de la ventana de observación;

13.     conexión del instrumento

Una abertura con un diámetro de 100 mm se abre en el lado izquierdo de la caja, y una tapa de agujero y tapones de silicona se proporcionan

14.     Estante de material de ensayo

El acero inoxidable SUS304# es perforado y doblado en una malla. Es fácil de usar, la distancia entre los bastidores de material se puede ajustar a un mínimo de 45 mm, y dos bastidores de muestra son estándar

15.     principio de circulación del aire

Ventilador de alta potencia accionado por un motor externo con eje de acero inoxidable, el motor del ventilador está montado en el exterior;

El aire es impulsado por el motor y fluye completamente a través del evaporador de calefacción y refrigeración.

Después de haberse calentado/enfriado completamente hasta el valor de temperatura requerido, el aire circula dentro de la caja e intercambia calor con la muestra mediante convección.

La circulación forzada de aire es impulsada por un motor de eje largo asíncrono de baja tensión resistente a altas temperaturas

El ventilador de circulación centrífugo de múltiples palas se utiliza para agitar el aire con cuchillas de aleación de aluminio

16.     Principio del sistema de control

Calentador eléctrico de alambre de aleación de níquel y cromo de alta calidad, control SSR, equipado con interruptor de temperatura de protección independiente sobre la temperatura

Cuando el calentador está activado, la temperatura de la superficie aumentará.

La temperatura del aire se incrementa después de pasar por el alambre de calefacción, y el calor se expande al aire y a las piezas de ensayo en la caja, de modo que desempeña un papel en el calentamiento y el aumento de la temperatura.

La potencia de calefacción se controla con precisión por algoritmo PID, y la potencia de salida se ajusta a través de un relé de estado sólido.

El sistema de refrigeración proporciona al intercambiador de calor suficiente refrigerante a baja temperatura, de modo que la temperatura del intercambiador de calor es inferior a la temperatura del aire.El calor en el aire es absorbido y llevado fuera de la caja por el intercambiador de calor, para que la temperatura del aire baje y se logre el efecto de enfriamiento.

La potencia de refrigeración se controla con precisión mediante el algoritmo PID, y el caudal y la capacidad de refrigeración del refrigerante se ajustan a través de una válvula solenoide.

Sistema de refrigeración

1.Compresor de refrigeración

Utilice compresores de baja temperatura importados de Europa

2.método de enfriamiento

Condensador refrigerado por aire con aletas, ventilador de refrigeración para disipación de calor

3.Evaporímetro

con una capacidad de transmisión superior a 20 W,翅Tubos de hidrógeno

4.conjunto de estrangulación

Válvula de expansión térmica, tubo capilar

5.modo de control de la máquina de refrigeración

El controlador lógico programable del sistema de control ajusta automáticamente la condición de funcionamiento de la máquina de refrigeración de acuerdo con las condiciones de ensayo.

Circuito de refrigeración del gas de retorno del compresor

6.todas las piezas de refrigeración importadas

7.condensador de evaporación

El intercambiador de calor de placa con soldadura de cobre a alta temperatura tiene las ventajas de una pequeña superficie, una pequeña pérdida de energía y una alta eficiencia de transferencia de calor

8.criogénico

El índice de degradación de la capa de ozono de R404a/R23 es 0

9.llenos de nitrógeno

proceso de soldadura

Se recomienda utilizar tuberías de transferencia de baja temperatura de cobre libre de oxígeno de alta calidad, fabricación de tuberías, soldadura de nitrógeno,48 horas de proceso de prevención de fugas de alta presión para garantizar la calidad de la soldadura.

10.Control de ahorro de energía

El sistema de refrigeración utiliza la tecnología de equilibrio de refrigeración, logrando un ahorro de energía de aproximadamente el 30% y reduciendo efectivamente los costes operativos.balance térmico mantiene la temperatura constante mediante el ajuste de la potencia de calefacciónCuando la capacidad de refrigeración del compresor se mantiene constante, el calentamiento continuo aumenta el desperdicio de energía e impone gastos innecesarios a los usuarios.la tecnología de balance de enfriamiento regula la capacidad de enfriamiento para mantener la estabilidad de temperaturaA medida que la temperatura se acerca al punto de ajuste, la capacidad de enfriamiento disminuye gradualmente a través del control PID (PID significa derivada integral proporcional),garantizar una temperatura constante y lograr la eficiencia energéticaTeóricamente, puede alcanzar una potencia de calentamiento cero, aunque puede producirse un calentamiento residual menor en la producción real.

11.características del sistema de refrigeración

A. No.Toda la tubería del sistema fue probada con una presión de aire de 22 kg.

- ¿ Qué?Los sistemas de calefacción y refrigeración son completamente independientes.

C. ¿ Qué?Con las características técnicas profesionales de nuestra empresa, el flujo de aire de alta temperatura y alta presión no puede dañarse por la apertura simultánea de la máquina de refrigeración.

D. ¿ Qué?Todos los procedimientos de funcionamiento del sistema de refrigeración están completamente controlados por el controlador del microordenador.

¿ Qué es eso?La parte inferior del compresor tiene una bandeja de agua, que puede recoger la condensación causada por la helada.

- ¿ Por qué?El compresor tiene un sensor de temperatura PTC incorporado para lograr una protección contra la sobre temperatura cuando el compresor se sobrecalienta.

¿ Qué pasa?El compresor está equipado con protector de presión de aceite para realizar la protección de presión de aceite del compresor.

- ¿ Qué?El dispositivo de protección de alta y baja presión supervisa la presión del refrigerante durante el funcionamiento del equipo.Una vez que la presión del refrigerante exceda la presión límite del sistema o caiga por debajo de la presión mínima establecida por el sistema, dará inmediatamente una alarma y cortará la fuente de alimentación hasta que se elimine el fallo.

El sistema de refrigeración utiliza piezas de marca importadas, la calidad es confiable, para garantizar la estabilidad del sistema.

VII. Sistema de control eléctrico

1.el controlador

Pantalla táctil LCD LED de 7 pulgadas TFT a color verdadero (resolución HD: 1024×600), control inteligente PID de varios grupos, visualización directa de los valores de medición en tiempo real, visualización de la temperatura,Display de temperatura de monitoreo multicanal escalable; Muestra del número de programa, secuencia de ciclo, tiempo de operación y número de ciclos; Muestra de gráfico de curva; Muestra del estado de salida del relé y del PID

2.Modo de ejecución

Todo el proceso es inteligente PID control automático

3.modelo de control

Control combinado de temperatura y humedad/control único de temperatura se ajusta automáticamente de acuerdo con el valor establecido de humedad

4.lenguaje de operación

Display de conmutación chino/inglés/ruso nativo

5.En el camino

Interfaz de operación de diálogo hombre-máquina, entrada táctil

6.entrada de temperatura y humedad

PT100 Resistencia al platino de grado A

7.resolución de la pantalla

Temperatura: 0,01 °C; humedad: 0,1% RH; tiempo: 1 minuto.

8.capacidad de programa y función de control

Número de programas disponibles: hasta 100 grupos, cada uno de los cuales consta de 1-100 segmentos.Las configuraciones de pendiente del programa se pueden configurar a través de la línea de tiempo, permitiendo una duración máxima de 99 horas y 99 minutos entre los programas, con una duración mínima de 1 minuto.

El sistema cuenta con funciones de edición, eliminación e inserción con control de salida de señal de tiempo (controlar las acciones ON / OFF de los objetos de prueba).admite segmentos de salto y funciones de retenciónLa pantalla permite el ajuste de la luz de fondo con ajustes de duración personalizables. La protección de la pantalla se puede configurar para apagado cronometrado o manual. Las características clave incluyen replicación de programas, comando COPY,Funciones de conexión y edición de títulos de experimentos. Conserva programas durante cortes de energía y reanuda automáticamente la ejecución al volver a conectar.capacidad de ajuste de fecha/hora, mecanismos de bloqueo de teclas/pantalla y visualización de imagen en espera están integrados

9.modo de salida de control

Control automático de salida PID + SSR; PID ajusta automáticamente la salida de calefacción.que permite ajustes correspondientes de las válvulas basados en la temperatura y la presión de aspiración/ escape del compresor para optimizar las condiciones de funcionamientoEl control electrónico de la válvula de expansión puede cambiar entre el control de presión del evaporador y el control de temperatura convencional.

10.función de comunicación

Puede conectarse al ordenador para mostrar la curva y recopilar datos;

Puede utilizarse como sistema de monitoreo y control remoto;

Las máquinas pueden ser controladas simultáneamente;

Se aplicará el método de ensayo.

Interfaz Ethernet RJ45

Jogueteo por USB.

11.almacenamiento en unidad USB

Se puede conectar en 1G-32G USB para descargar curvas históricas, datos históricos, parámetros del sistema de control, y la función de enchufe caliente

12.método de registro de datos

RAM con protección de la batería, 8-10 años puede ahorrar el valor establecido del dispositivo, el valor de muestreo y el tiempo de muestreo; el período de grabación de la curva se puede establecer 30 ~ 180 sec,el tiempo de memoria máximo puede almacenar curvas históricas continuas durante 90 días, datos históricos (cuando el tiempo de muestreo es de 1 minuto), sin uso continuo, los datos pueden guardarse durante más de 10 años

13.función de memoria de apagado

El modo de recuperación de fallas de alimentación puede configurarse como: arranque en caliente/ arranque en frío/ parada.

14.programar la función de arranque

Puede configurar el tiempo de arranque a voluntad. Después de encender la energía, la máquina se pondrá en marcha automáticamente cuando el tiempo haya terminado.

15.Sistema de compatibilidad de software

Sistema operativo Windows

16.Funcionalidad de software abierto

Apoya el código de terceros de nivel superior para controlar las funciones de inicio, parada y registro de datos del dispositivo

Nota: El controlador proporciona códigos funcionales, y el usuario puede editar el programa de software de la computadora superior para darse cuenta de la monitorización y control unificado

17.conexiones de red

Puede conectarse a Ethernet a través de un software profesional, y puede ser controlado y asistido remotamente a través de la red. También puede recopilar datos de prueba a través de la red,y puede controlar varias máquinas al mismo tiempo.

18.Muestra de la situación

En la parte superior del equipo, instalar una alarma acústica y luminosa cilíndrica de tres colores (con luces LED); cuando se haya completado el arranque o la operación, la luz amarilla permanecerá encendida; cuando funcione normalmente,la luz verde se mantiene encendida; cuando se produzca una parada de emergencia o una alarma de avería del equipo, la luz roja permanece encendida y el zumbido suena intermitentemente;

19.ventilador de circulación

Resistente a altas temperaturas, motor de eje largo, seguridad del motor en el espacio exterior, el eje se extiende al interior, el extremo posterior del eje está instalado con una rueda de ventilador de mezcla;medidas especiales de aislamiento y sistema de disipación de calor para mejorar la seguridad del motor.

20.modo de control de la calefacción

El controlador de temperatura envía comandos basados en temperaturas preestablecidas y señales del sensor de temperatura dentro de la cámara de prueba.regula el módulo de control SSR para ajustar la salida del calentadorEste sistema funciona de forma fiable con tecnología sin contacto, funcionamiento sin chispas, larga vida útil, bajo ruido, rendimiento libre de interferencias electromagnéticas, velocidad de conmutación rápida,una fuerte capacidad antiinterferencia, diseño compacto, resistencia a las vibraciones y impactos, resistencia a la explosión, a la humedad y a la corrosión, logra el control directo de cargas de alta corriente a través de señales de entrada mínimas.

VIII. Sistema de protección de la seguridad

1.         Protección contra la sobre-temperatura

La caja de ensayo es un dispositivo electrónico independiente y ajustable de protección contra la sobre-temperatura, protección automática del equilibrio de presión.

2.         sistema de refrigeración

Sobrecalentamiento del compresor, protección contra la presión alta, protección contra el exceso de corriente del motor.

3.         ventilador de circulación

 Protección contra sobrecargas

4.         Calentador

Protección contra la sobre-temperatura: protección contra el cortocircuito

5.         sistema de humidificación

Protección contra la escasez de agua de quemado seco de la crema hidratante, protección contra el límite de temperatura del humidificador, protección contra el cortocircuito del humidificador

6.         suministro general

Protección contra sobrevoltajes, sobrecargas y cortocircuitos

7.         circuito de control

Protección contra sobrecarga y cortocircuito

8.         sistema de refrigeración del compresor

Protección contra la sobrecarga del ventilador de enfriamiento

IX. Normas de aceptación y verificación por parte de terceros

1Criterios de aceptación: los indicadores técnicos deberán ajustarse a los métodos especificados en el "Acuerdo técnico" firmado por ambas partes.

2Método de aceptación: la aceptación formal se efectuará en el emplazamiento del comprador.

3. Antes de la entrega, el comprador deberá solicitar a un tercero (calibrado por el Centro Nacional de Pruebas de Calidad de Equipos de Prueba Ambiental y emitido un informe de inspección válido) que participe

La tasa de aceptación será a cargo del comprador; si la primera aceptación no resulta satisfactoria, el coste de la siguiente aceptación después de la mejora del proveedor será a cargo del proveedor.

Fang se hace cargo.

4El cliente confiará al Centro Nacional de Pruebas de Calidad de Equipos de Pruebas Ambientales la verificación,

X. Lista de las materias primas

XI. Datos de apoyo del equipo cuando sale de la fábrica

1.         lista de embalaje de fábrica del equipo                     1 ejemplar

2.         Diagrama esquemático del equipo eléctrico                1 ejemplar

3.         Manual del equipo                                  1 ejemplar

4.         Certificado de cualificación del equipo                       1 ejemplar

5.         tarjeta de garantía del equipo                              1 ejemplar

6.         informe de inspección del equipo                       1 ejemplar

7.         Gasa de bolas húmedas                                       5 piezas.

8.         Disco de software de monitoreo del controlador                      1 pieza

9.         bandeja de muestra de ensayo                                  2 piezas

10.     barras de apoyo de rieles                                   4 piezas

XII. Garantía de la calidad y compromiso con el servicio

1.         Objetivo: Basado en el concepto de beneficio mutuo y servicio de beneficio mutuo, satisfacer plenamente las necesidades de los clientes, para lograr la satisfacción de los clientes.

2.         Preventa: consulta técnica profesional, sugerencia de un plan de ensayo del producto, instalación de la cámara de ensayo y plan de construcción;

3.         En el proceso de ventas: comunicación con el cliente, informe de progreso, orientación, instalación, depuración, operación de prueba, etc., y cooperar con los clientes para medir;

4.         Formación: de acuerdo con los requisitos del contrato, se puede proporcionar formación in situ cuando el equipo se instala, depura y pone en uso para los usuarios;Los usuarios pueden venir a la empresa para recibir capacitación técnica en el sitio durante la depuración de la fábrica del equipo., para que los clientes puedan comprender el rendimiento del equipo, formarse en el método de uso correcto, reducir las fallas causadas por el uso incorrecto del equipo,y ahorrar el costo de mantenimiento para los clientes;

5.         Servicios postventa: Formación técnica: operación y mantenimiento, solución de problemas de fallos comunes; seguimiento regular: inspección de equipos, eliminación de riesgos potenciales,Difusión de las últimas actualizaciones de la industriaApoyo especializado de reserva de piezas de repuesto; Equipo de servicio postventa dedicado garantiza la resolución oportuna y efectiva de fallos con servicios de reparación eficientes.

6.         Compromiso con el servicio: Método: línea directa de atención al cliente las 24 horas del día y el correo electrónico dedicado. Requisitos: Proporcionar respuestas claras en un plazo de 4 horas. Para servicios in situ: llegada de 24 horas dentro de la provincia.,Servicio 24 horas para clientes fuera de la provincia.Los plazos de reparación pueden negociarse en función de circunstancias específicasA partir de la fecha de aceptación, el equipo permanece totalmente cubierto por nuestra garantía de un año (excluyendo daños causados por desastres naturales, fallos de energía, operación incorrecta o errores de mantenimiento).Si el funcionamiento de la cámara de ensayo se ve afectado por defectos de fabricación mientras los usuarios cumplen los requisitos de almacenamientoEn caso de problemas posteriores a la garantía, nuestros técnicos proporcionarán reparaciones gratuitas dentro de las horas de servicio acordadas.Nos comprometemos a resolverlos rápidamente con cargos razonables por mano de obra y materiales.

Envasado y transporte:

1Embalaje: Cajas de embalaje para transporte que cumplan los requisitos de QB/BWD008-2001

2- Modo de transporte: mercancías

XIV. Formación

Se podrá proporcionar formación in situ cuando el equipo se instale, depure y ponga en funcionamiento de acuerdo con los requisitos del contrato;

Los usuarios pueden venir a la empresa para recibir formación técnica in situ durante la depuración del equipo.para que los clientes puedan entender el rendimiento del equipo y entrenar el uso correcto

Métodos, funcionamiento y mantenimiento, detección y solución de fallos comunes, reducción de los fallos causados por el uso inadecuado del equipo, ahorro de clientes

Costos de mantenimiento aproximados

XV. Diagrama de la estructura de las cajas
